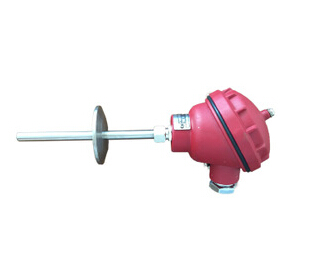

固定法蘭熱電阻/偶

工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的Pt100鉑熱電阻合符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型電阻，應符合JB/T8622-1997及JB/T862３-1997標準．

undefined

主要技術指標

熱電阻類別	測量范圍℃	分度號	允許偏差△t ℃
WZP型鉑電阻	-200～420	Pt100	B級允差±（0.3或+0.005︱t︱）
WZP型鉑電阻	-200～420	Pt100	A級允差±（0.15或+0.002︱t︱）
WZC型銅電阻	-150～100	Cu50	-50～100℃ 允差±（0.30+6.0×10-3t）

注：式中“t”為感溫元件的實測溫度******值。

熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值：（R100/ R0）

分度號Pt100: A 級 R0=100±0.06Ω

B級 R0=100±0.12Ω

分度號Cu50： R0=50±0.05Ω

熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間用T0.5表示。

熱電阻公稱壓力

一般指在該工作溫度下保護管所能承受的外壓（靜壓）耐不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置放深度以及被測介質的流速和種類有關。

熱電阻最小置入深度

︱min＝︱元+15D

︱min－最小可用置入深度

︱元－感溫元件長度

D－保護管外徑

自然影響

通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。

絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ

□工作原理

工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。

熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。

裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。

WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。

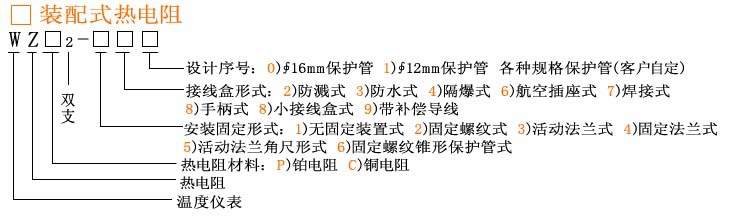

□型號規格

固定法蘭式熱電阻

熱電阻類別	產品型號	分度號	測量范圍℃	保護管材料	直徑dmm	熱響應時間T0.5S
單支鉑熱電阻	WZP-420	Pt100 (BA1、BA2)﹡	-200～420	不銹鋼1cr18Ni9Ti 不銹鋼0cr18Ni12M0Ti	Ф16	≤90
	WZP-421				Ф12	≤30
	WZP-430				Ф16	≤90
	WZP-431				Ф12	≤30
雙支鉑熱電阻	WZP2-420				Ф16	≤90
	WZP2-421				Ф12	≤45
	WZP2-430				Ф16	≤90
	WZP2-431				Ф12	≤90
單支鉑熱電阻	WZP-420A				Ф16	≤90
雙支鉑熱電阻	WZP2-420A				Ф16	≤90
銅熱電阻	WZP-420	Cu50 (G)﹡	-50～100	黃銅H62不銹鋼1cr18Ni9Ti	Ф12	≤120
銅熱電阻	WZC-430	Cu50 (G)﹡	-50～100	黃銅H62不銹鋼1cr18Ni9Ti	Ф12	≤120

注： 1、公稱壓力：2.5MPa

2、固定法蘭安裝盤增加三種化工部標準規格，詳見裝配式熱電偶附表及表二。

3、型號420、421為防濺式接線盒，型號430、431為防水式接線盒
